Instalacja pompy ciepła do basenu jest dość prostym zadaniem i może zostać wykonana przez właściciela basenu, lokalnego technika basenowego lub hydraulika. Jeśli rozumiesz podstawy hydrauliki instalacja pompy ciepła jest stosunkowo prosta. Należy jednak zawsze przestrzegać zaleceń producenta, aby zapewnić prawidłową i optymalną pracę pompy, zachować zasady bezpieczeństwa oraz dotrzymać warunki gwarancji. Poniższy tekst to wskazówki i porady dotyczące instalacji basenowej pompy ciepła oraz opis jej działania.
Budowa i działanie pompy ciepła do basenu
Podstawowym elementem pompy ciepła jest parownik czyli wymiennik ciepła. Pompa ciepła pobiera ciepło z powietrza z otoczenia za pomocą wentylatora, który wymusza obieg powietrza na wężownicy parownika. Ciekły czynnik chłodniczy w wężownicy parownika pochłania to ciepło, a następnie zamienia się w gaz. Ciepły gaz przechodzi następnie przez sprężarkę. Sprężarka podnosi temperaturę gazu, który następnie przechodzi przez skraplacz/wymiennik ciepła. Skraplacz/wymiennik ciepła przekazuje energię cieplną czynnika chłodniczego do wody przepływającej przez urządzenie. Podgrzana woda jest następnie pompowana do basenu. Gaz przepływający przez skraplacz/wymiennik ciepła powraca do postaci płynnej i jest kierowany z powrotem do wężownicy parownika, gdzie cały proces rozpoczyna się od nowa.
Niektóre modele pomp ciepła przystosowane są również do pracy w trybie chłodzenia.
W jaki sposób basenowa pompa ciepła wykorzystuje energię elektryczną do podgrzania wody?
Jednym z najbardziej typowych, błędnych przekonań na temat działania basenowej pompy ciepła jest to, co dzieje się z energią zużywaną do zasilania urządzenia. Co do zasady woda nie jest podgrzewana za pomocą grzałek elektrycznych. Energia elektryczna zasilająca urządzenie napędza sprężarkę i wentylator, a także inne elementy sterujące i elektronikę. Ciepło służące do podgrzania wody w basenie za pomocą pompy ciepła pobierane jest w przypadku większości modeli pomp z powietrza. Basenowa pompa ciepła umożliwiają uzyskanie z 1 kilowata energii elektrycznej kilku kilowatów energii cieplnej. Stosunek wkładanej energii elektrycznej do uzyskanej energii cieplnej to tzw. współczynnik wydajności COP. Typowe wartości współczynnika wydajności (COP) dla basenowych pomp ciepła wynoszą 4,0 – 7,0 i są obecnie wyższe po wprowadzeniu inwerterowych pomp ciepła. Współczynnik wydajności pracującej pompy ciepła zależy również od temperatury powietrza - im jest ona wyższa tym więcej ciepła uzyska się z 1 kilowata energii elektrycznej.
Do czego służy basenowa pompa ciepła?
Basenowa pompa ciepła służy do utrzymania stałej temperatury wody w basenie. Należy pamiętać, iż typowe basenowe pompy ciepła nie zapewniają natychmiastowego, szybkiego podgrzania wody w całej objętości basenu - ich moce elektryczne, gabaryty i cena musiałyby być wielokrotnie wyższe. Przykładowo, podgrzanie nalanej do basenu świeżej wody wodociągowej o temperaturze kilku stopni Celsjusza do żądanej temperatury 25-30°C odbywać się będzie w czasie od kilku do kilkudziesięciu godzin w zależności od mocy basenowej pompy ciepła, ilości wody w basenie oraz temperatury powietrza zewnętrznego. Po dogrzaniu wody w basenie do żądanej temperatury basenowa pompa ciepła będzie utrzymywała w sposób automatyczny tą temperaturę uzupełniając straty ciepła do otoczenia. Zdecydowanie zaleca się stosowanie przykrycia basenu, co pomoże w ograniczeniu utraty ciepła w nocy. Zapewni to maksymalną oszczędność energii i rozsądny czas nagrzewania.
Odpowiednia lokalizacja
Usytuowanie basenowej pompy ciepła zapewniać musi dobry, niczym niezakłócony przepływ powietrza. Pompa ciepła powinna być zawsze instalowana na zewnątrz pomieszczeń, aby mogła mieć dobry dopływ świeżego powietrza do pracy i odprowadzania ciepła.
Zawsze upewnij się, że zimne powietrze wyrzucane przez wentylator nie napotka żadnych przeszkód, np. ściany, płotu lub dużego przedmiotu znajdującego się przed wentylatorem. Powietrze odbite od przeszkody może zostać zawrócone z powrotem do pompy ciepła, powodując, że nagrzewnica nie będzie działać lub będzie pracować ze zmniejszoną wydajnością. Odpowiednia lokalizacja oraz odległości od przeszkód określone są w instrukcji producenta

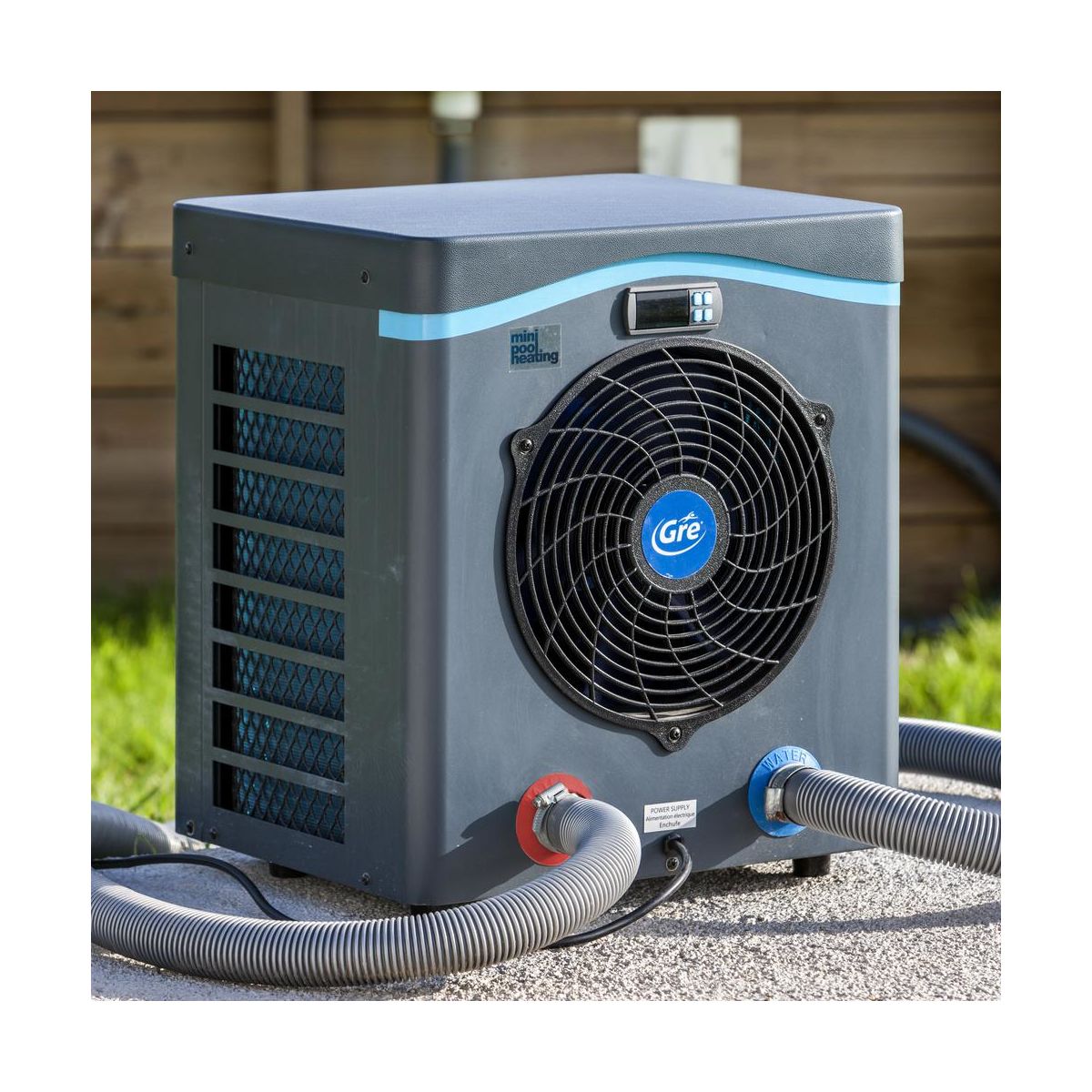

Jaką pompę ciepła wybrać - pompa ciepła z poziomym czy pionowym wyrzutem powietrza
Zauważ, że istnieją dwa kształty basenowych pomp ciepła. Najpopularniejszym jest układ z wentylatorem powietrza o osi poziomej zapewniającym wyrzut powietrza z boku urządzenia. Mniej popularny jest układ z wyrzutem górnym powietrza i wentylatorem o osi pionowej.
Pompy ciepła z wentylatorem o osi poziomej zasysają powietrze z tyłu urządzenia, a często część również z boku, a wyrzucają powietrze z przodu pompy ciepła. Zawsze pamiętaj, że im więcej miejsca wokół pompy ciepła tym lepiej, ale często zdarza się sytuacja, że przestrzeń jest ograniczona. Jako minimum należy pozostawić odstęp (50 cm) za pompą ciepła i co najmniej 150 cm przed urządzeniem. czasami rozwiązaniem problemu braku miejsca może być ustawienie basenowej pompy ciepła pod kątem do przeszkody, aby ułatwić przepływ powietrza.
Basenowe pompy ciepła z wentylatorem o osi pionowej zasysają powietrze z boków pompy ciepła i wydmuchują ochłodzone powietrze do góry. Należy upewnić się, że nad pompą ciepła nie znajdują się żadne przeszkody, które mogłyby spowodować recyrkulację wydmuchiwanego powietrza z powrotem do urządzenia, ponieważ zmniejszy to jej wydajność, np. pod wiszącymi przeszkodami, dachami, niskimi i rozgałęzionymi drzewami itp.
Pionowe pompy ciepła z wentylatorem powinny mieć co najmniej (30 cm) prześwit po bokach i brak przeszkód nad urządzeniem. Basenowe pompy ciepła powinny być instalowane na zewnątrz, aby zapewnić dobry dopływ świeżego powietrza.
Podane wyżej odległości od przeszkód traktować należy jako orientacyjne i każdorazowo trzeba je zweryfikować z instrukcją montażu.
Posadowienie basenowej pompy ciepła
Pompa ciepła do basenu powinna być posadowiona na równym i stabilnym podłożu. Może to być np. podłoże betonowe, płyty chodnikowe ułożonych, taras drewniany. Wibracje pompy ciepła są minimalne. Niektórzy producenci dostarczają gumowe podkładki, tzw. wibroizolatory, i zalecają ich użycie i przymocowanie pomiędzy podstawą urządzenia i podłożem. Kiedy pompa ciepła pracuje, kondensacja i woda wydobywająca się spod pompy ciepła są zjawiskiem normalnym w dni o dużej wilgotności powietrza. Niektórzy producenci dostarczają korek spustowy umożliwiający odpływ skroplin przez wężyk. Niektórzy klienci błędnie myślą w przypadku pojawienia się wody pod urządzeniem, że pompa ciepła jest uszkodzona, podczas gdy w rzeczywistości jest to zwykła kondensacja.

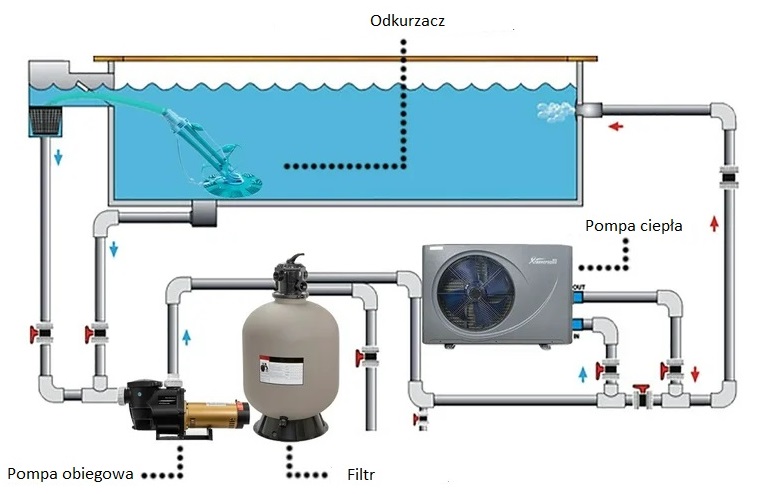

W którym miejscu umieścić pompę ciepła w instalacji basenowej?
Większość pomp ciepła instaluje się w tak zwanym systemie obejściowym w istniejącej linii filtracyjnej, który wykorzystuje istniejącą pompę obiegową. Zaletą tego rozwiązania jest oszczędność pieniędzy, ze względu na fakt, że w tym rozwiązaniu nie trzeba kupować kolejnej pompy obiegowej. Ma to również swoje wady, np. jeśli masz chlorator, trzeba obniżyć moc wyjściową, jeśli pompa ciepła będzie pracować przez dłuższy czas.
Jak należy rozmieścić orurowanie do pompy ciepła?
Spróbuj umieścić pompę ciepła blisko pompy basenowej, aby zminimalizować tarcie i straty ciepła w rurach. Jeśli rurociąg jest zbyt długi, może wystąpić niewystarczające natężenie przepływu wody przez pompę ciepła i może być konieczna modernizacja pompy basenowej lub zastosowanie rur o większej średnicy do i z pompy ciepła, aby zmniejszyć tarcie i straty ciepła w rurach oraz utrzymać dobry przepływ wody. W niektórych regionach, gdzie temperatury spadają bardzo nisko w nocy, temperatura zewnętrzna może mieć wpływ na odsłonięte rurociągi. Powoduje ona straty ciepła i może uniemożliwić pracę urządzenia, dlatego też zaleca się umieszczenie pompy ciepła jak najbliżej filtra i pompy obiegowej. Producenci pomp ciepła podają wymagany nominalny przepływ wody w swoich tabelach specyfikacji. Jeżeli przepływ wody przez pompę ciepła jest zbyt niski, urządzenie będzie wyłączać się na skutek działania przełącznika lub czujnika niskiego przepływu.
Zawsze pamiętaj, że producent wyposażenia basenu dla pomp ciepła nie bez powodu podaje instrukcje i wytyczne, a jeśli zmniejszysz przepływ powietrza lub wydłużysz orurowanie producent może unieważnić gwarancję. Jeśli zastosujesz się do prostych, ale podstawowych wskazówek, będziesz mieć bezproblemowe ogrzewanie wody basenowej przez wiele lat.
Rozmieszczenie pompy ciepła – jakich miejsc unikać?
Pompy ciepła mają określony poziom emisji dźwięku. Przemyśl lokalizację pompy i określ, w którym miejscu pompa może Ci przeszkadzać (np. pod oknem sypialni). Pamiętaj też, iż zaleca się, aby pompa była zabezpieczona przed deszczem. Zazwyczaj stopień ochrony IP dopuszcza niewielkie zawilgocenie, ale nie pozwala na wystawianie pompy na trwałe działanie deszczu lub ulewy.
Pompa pobiera ciepło z otoczenia przez wentylator. Nie wybieraj więc miejsc o bardzo kiepskiej cyrkulacji powietrza.
Najlepiej nie umieszczać urządzenia wyżej niż jeden metr nad gruntem. Z drugiej strony w ciasnych przestrzeniach podniesienie urządzenia o 500 mm–1000 mm umożliwia przepływ powietrza pod urządzeniem.
Natężenie przepływu wody
Wszystkie pompy ciepła posiadają wymagane natężenie przepływu wody w tabeli specyfikacji. Jeśli natężenie przepływu wody jest zbyt niskie, woda w pompie ciepła ulegnie przegrzaniu lub zgaśnie na czujniku niskiego przepływu, a pompa ciepła się wyłączy.
Sprawdź natężenie przepływu wody z pompy basenowej i przez filtr, aby upewnić się, że jest wystarczająco wysokie dla pompy ciepła basenu. Gdy filtr piaskowy lub filtr wkładowy zaczyna się zatykać i wymaga czyszczenia, ma to wpływ na pompę ciepła, ponieważ przepływ zaczyna się zmniejszać. Dlatego zawsze upewnij się, że filtr jest czysty i dotyczy to kosza pompy i kosza skimmera basenowego, ponieważ wszystkie te elementy, gdy są zablokowane, zaczynają wpływać na przepływ do pompy ciepła.
Czy można stosować pompę ciepła do SPA?
Temperatura wody wymagana do zapewnienia komfortu w basenie wynosi zwykle od 28 do 32 stopni. Pompy ciepła niektórych producentów osiągają temperatury do +40 stopni. Tego właśnie potrzebujemy w spa. Dlatego pompy ciepła można również instalować w wannach z hydromasażem i basenach spa.
Korzystanie z pompy ciepła zwykle znacznie obniża koszty eksploatacji w porównaniu z wbudowanym elektrycznym grzejnikiem spa, a stosowanie pompy ciepła w spa i wannach z hydromasażem staje się coraz bardziej popularne. Żądaną temperaturę wody można ustawić maksymalnie na +40°C.
Instalacja wodociągowa
Do istniejącego systemu filtracji basenu można łatwo dodać pompę ciepła. Najpierw sprawdź, jaki masz rozmiar rur. Zwykle stosuje się rury o średnicy 50 mm. W basenach stelażowych takich jak Bestway czy Intex często stosowane są rury 32mm lub 38mm. Kiedy już znasz istniejący rozmiar rury, będziesz wiedział, jakiego rozmiaru złącza i kolanka będą potrzebne. Rury prowadzące i prowadzące do pompy ciepła można zaizolować, aby zmniejszyć straty ciepła.
BYPASS do pompy ciepła – czy jest niezbędny?
Na rurociągu powrotnym do basenu zalecamy zainstalowanie „obejścia” bypassu skonfigurowanego z pompą ciepła. Obejście umożliwia również regulację natężenia przepływu wody w celu uzyskania optymalnej wydajności pompy ciepła. Obejście składa się z trzech zaworów, trójników i niezbędnych kształtek
Gdy pompa ciepła nie jest używana, zalecamy zamknięcie zaworów na wlocie i wylocie pompy ciepła. Konfiguracja obejścia umożliwia także regulację natężenia przepływu wody przechodzącej przez pompę ciepła. Lekko otwierając zawór obejściowy, można zmniejszyć przepływ wody przez pompę ciepła. Bypass jest też bardzo przydatny, gdy chcemy zamknąć przepływ wody przez pompę ciepła np. dla przeglądu technicznego czy zabezpieczenia na zimę. O zastosowaniu bypassa do instalacji pompy ciepła polecamy osobny artykuł.
Czy pompa ciepła powinna być za czy przed chloratorem?
Pompę ciepła instaluje się zwykle jako ostatni element przepływu wody przed powrotem wody do basenu, czyli za filtrem. Jedynym wyjątkiem jest instalacja chlorująca. W takim przypadku powinna to być ostatnia czynność przed powrotem wody do basenu, aby stężony chlor nie przedostał się przez pompę ciepła, ponieważ mogłoby to spowodować przedwczesną korozję wymiennika ciepła.
Na co zwrócić uwagę przed zakupem pompy ciepła:
- Zaizoluj podłoże pod basenem np. za pomocą specjalnej maty
- Przykrywaj basen na noc (aby zminimalizować straty ciepła)
- Zwróć uwagę na rozmieszczenie pompy – jeśli masz tylko wąskie przejście między basenem a ścianą i słabą cyrkulację powietrza – nie umieszczaj jej tutaj
- Zadbaj o jak najkrótsze orurowanie pomiędzy pompą a basenem
- Sprawdź czy nie ma przeszkód przed wylotem powietrza z pompy. Jeśli masz blisko rośliny, na których Ci zależy, wybierz pompę z górnym wydmuchem powietrza
- Dobierz wielkość pompy ciepła do wielkości Twojego basenu
- W instalacji pompy ciepła umieść bypass regulujący dodatkowo przepływ wody
Błędne oczekiwania:
- Przy uruchomieniu, zwłaszcza w chłodniejszych miesiącach pompa może wymagać działania przez 1-3 dni i 24 godziny, aby uzyskać żądaną temperaturę 28-30 stopni, jeśli nie chcesz mieć dużego zużycia prądu, nie uruchamiaj jej i poczekaj bliżej lata na uruchomienie.
- Pompa pobiera ciepło z otoczenia. Podczas zimniejszych dni jej efektywność jest znacząco mniejsza, a co za tym idzie woda może nie uzyskać pożądanej temperatury. Wskazania producentów zwykle dotyczą warunków ok 28 stopni na zewnątrz.
- Pompa nie jest bezgłośna. Kiedy pompa działa wytwarza ona niski poziom hałasu, podobnie jak klimatyzatory, proszę zwrócić uwagę na dane natężenia hałasu w specyfikacji.
- Do dużego basenu nie kupuj pompy o małej wydajności. Producenci określają parametry pomp pasujących do danej wielkości basenu. Przy zbyt małej pompie woda nie zostanie odpowiednio nagrzana.
- Kupuj pompy ciepła renomowanych producentów. Jeśli zdecydujesz się na dużo tańsze pompy ich efektywność jest mniejsza, a dane producentów często zbyt optymistyczne.
Źródło: opracowanie własne Twojebaseny.pl
